Er bestaan verschillende systemen om een lens op een camera te monteren.
De lensvatting voor lenzen en camera’s kunnen met schroefdraad of met een bajonetsluiting uitgerust worden.
CS-Mount
De CS-Mount is de meest voorkomende lensvatting in CCTV.
De mount heeft een diameter van 1” en een schroefdraad van 32 tpi (threads per inch).
De Flange Back Distance of flensafstand bedraagt 12,526 mm.

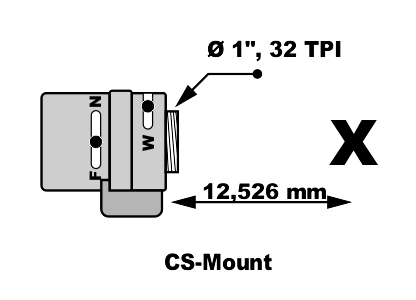

Fig. 2.60 CS-mount
De flensafstand is de afstand van de flenskraag tot het oppervlak van de beeldsensor (aangeduid met X).
C-Mount
De C-mount lens wordt nog gebruikt in Machine Vision maar ook in motor-zoomlenzen.
De mount heeft een diameter van 1” en een schroefdraad van 32 tpi (threads per inch).

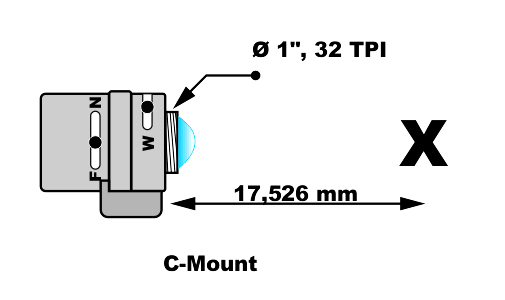

Fig. 2.61 C-mount
De flange back distance is 17,526 mm.
Het is de eerste lensvatting die werd gebruikt in de eerste CCTV camera.
De CCTV camera werd compacter en schakelde over op CS-mount die een kleinere flensafstand heeft.
De C-mount lens, die dieper in de CS-mount camera draait, kan mogelijk de beeldsensor beschadigen.
Omdat de C-mount lens niet kan ingedraaid worden tot op haar flenskraag, klopt de flange back distance niet meer.
Een C-mount lens geraakt onmogelijk scherpgesteld op een CS-mount camera.
C/CS adapter ring
De C-mount lens, die dieper in de CS-mount camera draait, kan mogelijk de beeldsensor beschadigen.
Omdat de C-mount lens niet kan ingedraaid worden tot op haar flenskraag, klopt de flange back distance niet meer.
Een C-mount lens geraakt onmogelijk scherpgesteld op een CS-mount camera.
Een oplossing werd gevonden in de C/CS adapter.
Een C/CS adapter met dikte 5 mm is noodzakelijk om een C-mount lens op een CS-mount camera te monteren.

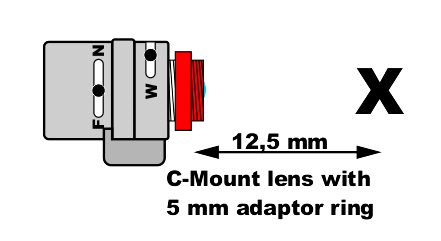

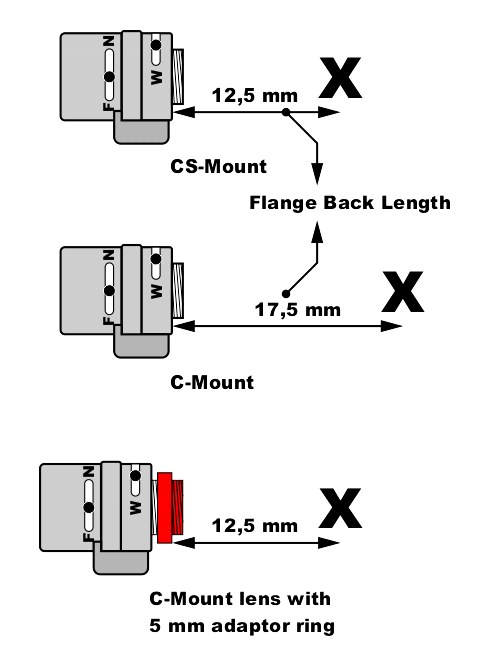

Fig. 2.62 C/CS ring
C/CS mount camera
Lenzen zijn C of CS. De CCTV camera is C/CS.
De vatting van de camera is CS en de fabrikant voegt een C/CS adapter ring bij de levering.
Of de vatting is uitgerust met een mechanisme dat kan terugschakelen CS naar C.
Hierbij klapt de sensor naar achter in postie C.

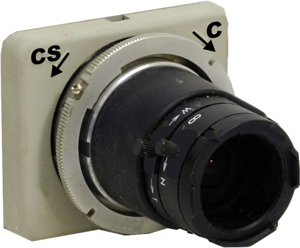

Fig. 2.62c C/CS camera
De S-Mount of M12
De S-Mount vinden we terug in boardcamera’s.
De smalle lensvatting heeft een metrische schroefdraad M12 met pitch 0.5.
De flange back distance varieert omdat er geen flenskraag aanwezig is.

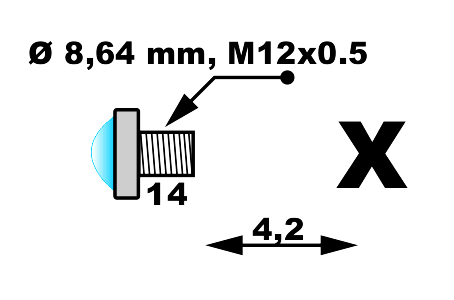

Fig. 2.63 S-Mount
De F-Mount
De F-Mount is een ontwerp van Nikon die het gebruikt op haar fototoestellen.
Het is een bajonetsluiting die fotografen toelaat gemakkelijk van lens te wisselen. De F-mount heeft een diameter van 44 mm en een draai-klik-sluiting.
De flange back distance is 46,5 mm.

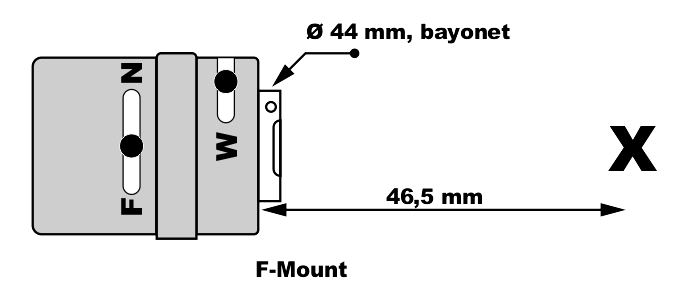

Fig. 2.64 F-Mount
De TFL-Mount
De TFL Mount is ontworpen voor grotere APC-C beeldsensoren.
De diameter is 27,9 mm. Iets groter de C-Mount, kleiner dan de F-Mount.
De schroefdraad is M35 met pitch 0.75 mm. De flange back distance is 17,526 mm, zoals de C-Mount.

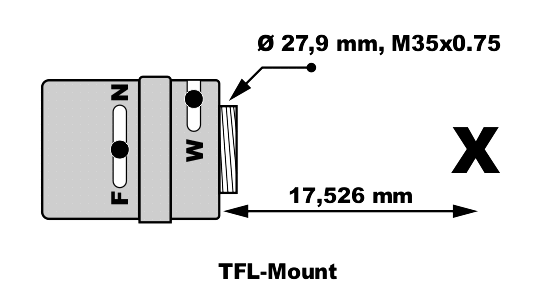

Fig. 2.65 TFL-mount
De TFL-2 Mount is gemaakt voor de nog grotere APC-H beeldsensoren.
De diameter is 35 mm. De schroefdraad is M48 met pitch 0.75 mm.
De flange back distance is 17,526 mm.

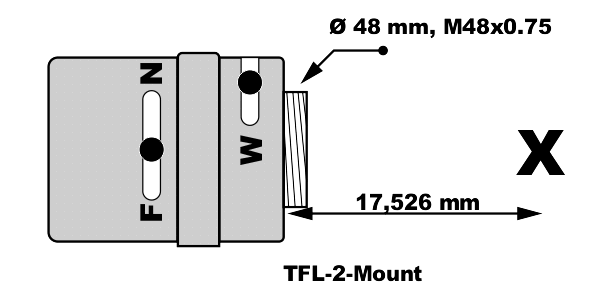

Fig. 2.66 TFL-2 mount
De EF/EF-S lens
De EF en EF-S mounts zijn ontwerpen van Canon die het gebruikt op haar fototoestellen.
In CCTV vinden we een toepassing bij de AXIS-Q1659. Een 20 megapixel camera met APS-C sensor. Deze camera wordt geleverd met een Tamron lens met EF/EF-S mount.

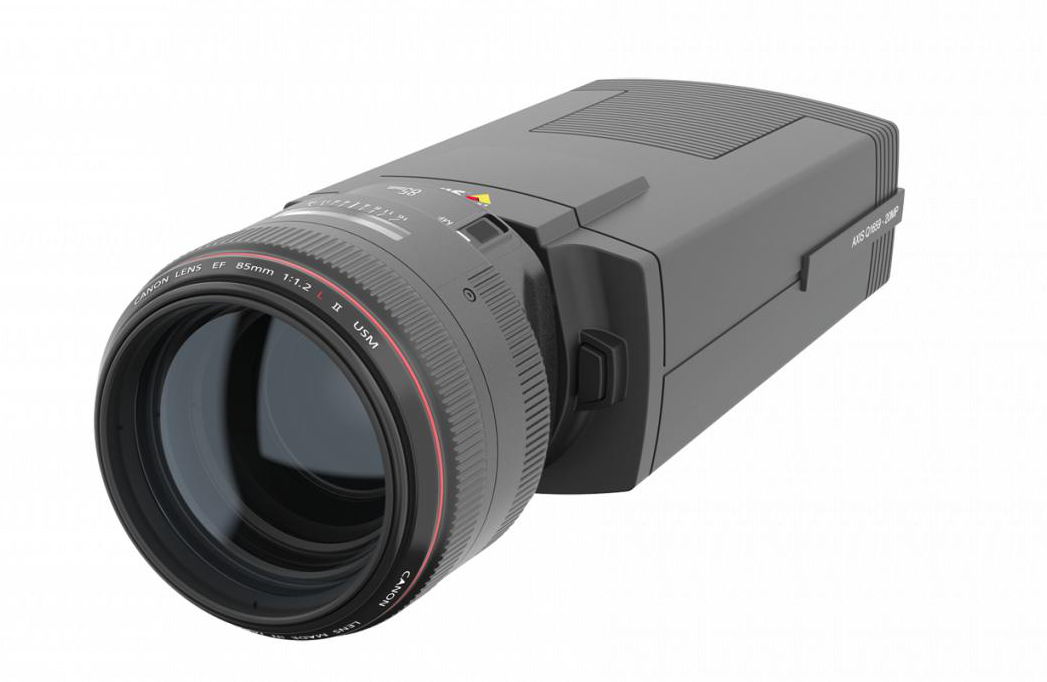

Fig. 2.67 Axis Q1659
De direct mount lens
Deze lenzen worden op de printplaat gemonteerd en bedekken de sensor.

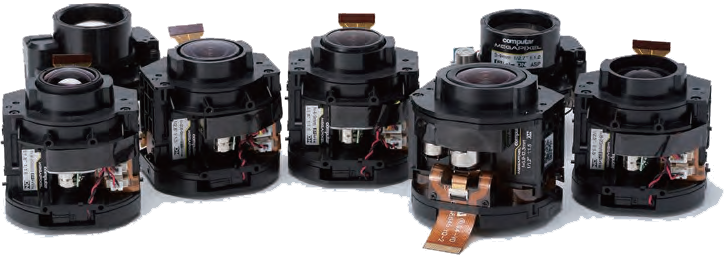

Fig. 2.68 Direct Mount
