De brandpuntsafstand (f) van de lens en het formaat (inch) van de camerasensor bepalen het gezichtsveld.
 |
 |
 |
 |
 |
 |
*** Figuuur correctie W width is breedte of V vertikaal

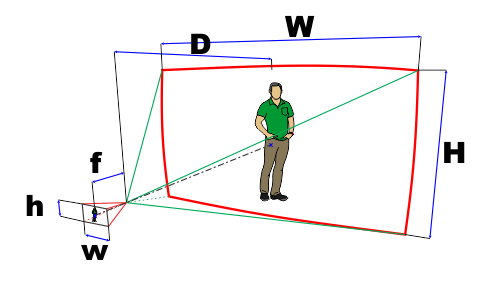

Fig. 230 Field of view 3D

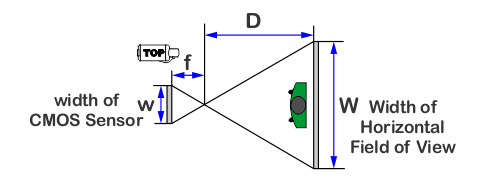

Fig. 231 H FOV

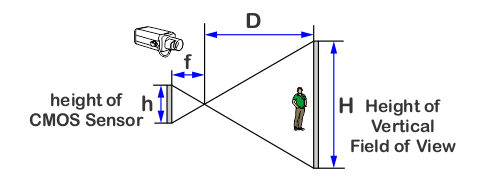

Fig. 232 V FOV
Formaat Sensor - afmetingen
Het formaat (inch) van de camerasensor bepaalt de afmetingen (mm) van de beeldsensor in de breedte en in de hoogte.
Bij CCD sensoren zijn deze waarde gestandaardiseerd.
|
Type |
Ratio |
Diagonaal (mm) |
height (mm) |
width (mm) |
Bron |
|
|
1/3" |
4:03 |
6 |
3,6 |
4,8 |
CCTV |
|
|
1/2" |
4:03 |
8 |
4,8 |
6,4 |
CCTV |
|
|
2/3" |
4:03 |
11 |
6,6 |
8,8 |
CCTV |
|
|
1" |
4:03 |
16 |
9,6 |
12,8 |
CCTV |
Bij CMOS sensoren is een standaard zoek door een wildgroei aan formaten.
|
Resolutie |
Alias |
Type |
Ratio |
Diagonaal (mm) |
height (mm) |
width (mm) |
Bron |
|
|
2 |
1080p |
1/2.8" |
16:09 |
6,46 |
3,17 |
5,63 |
IMX-307 |
|
|
5 |
5 |
1/2.8" |
4:03 |
6,52 |
3,91 |
5,22 |
IMX-335 |
|
|
8 |
4K |
1/2.8" |
16:09 |
6,43 |
3,15 |
5,6 |
IMX-415 |
|
|
12 |
12 |
1/2.3" |
4:03 |
7,85 |
4,71 |
6,29 |
IMX-412 |
Voor meer formaten zie : CMOS Sensor Sizes
Fabrikanten van CCTV camera’s vermelden zelden het modelnummer van de gebruikte sensor.
De tabellen hierboven helpen ons in de goede richting.
Buiscamera’s en bolcamera’s hebben een ingebouwde lens.
Bij deze camera’s wordt de brandpuntsafstand van de lens in de technische documentatie
aangevuld met de horizontale en verticale beeldhoeken.
Het is hier aan te bevelen de lensberekening uit te voeren met de opgegeven beeldhoek.
In een praktijkvoorbeeld berekenen we :
het gezichtsveld van een camera met een varifocale lens.
het beeldvlak van een buiscamera met ingebouwde varifocale lens.
De berekening toont wat de camera-lens combinatie in beeld kan brengen.
In een volgende berekening gaan we na welke combinatie nodig is om datgene wat de klant wenst te zien, in beeld te brengen.
