Overspanningsbeveiliging in CCTV.
In dit voorbeeld is een IP camera gemonteerd op een cameramast.
De camera wordt PoE gevoed vanuit het hoofdgebouw.
De netwerkkabel is ingegraven in een wachtbuis.
Om de IP camera te beschermen plaatsen we een PoE surge protector.
Een LAN surge protector is niet geschikt, want ze spert de PoE power.
Alle Surge protectors hebben een in- en uitgang.
Ze beschermen toestellen achter de ‘firewall’, tegen overspanning die vooraan opgepikt wordt door de grondkabel.
Het aansluiten van de aardingsdraad is het allerbelangrijkste.
De Surge protector werkt niet zonder equipotentiaal verbinding met de aardelektrode.
Ze werkt niet als de geelgroene aardingsdraad niet is aangesloten aan de aardingspen.
De hoofdaardingsklem verbindt de Surge Protector met de aardelektrode.
(* 1 zie opmerking onderaan)

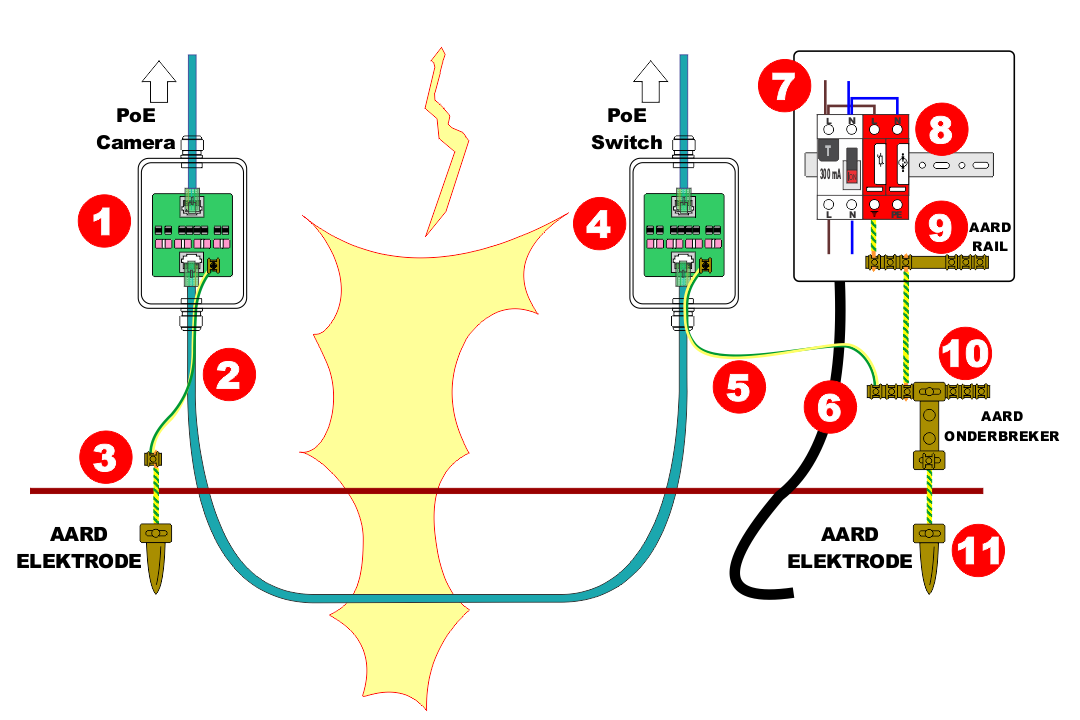

4. Om de binnen installatie te beschermen tegen overspanning, plaatsen een PoE surge protector voor de netwerkkabel de PoE switch bereikt.
De plaats van de PoE surge protector wordt in de praktijk bepaald door de plaats van de aardingsonderbreker.
5. Houdt de geelgroene aardingsdraad zo kort mogelijk.
Een draad met kleine diameter verlengen met een draad met grotere diameter.
6. De nutskabel brengt de elektriciteit tot aan de meterkast.
De geleiders L N hebben een diameter van Ø 10 mm².
De meterkast is uitgerust met een 40A veiligheidsautomaat.
7. Aansluiting op de hoofd-differentieelschakelaar met waarde 300 mA.
8. Vandaar vertrekt een parallel verbinding naar de rode overspanningsbeveiliging.
9. Een equipotentiaalverbinding tussen overspanningsbeveiliging en de aardrail in de zekeringkast.
Zonder aarding werkt de beveiliging niet.
De korte verbinding met de aardrail is verplicht volgens het AREI.
Een bijkomende verbinding rechtstreeks met de aardingsonderbreker is optioneel.
10. De aardrail is met een geelgroene draad met diameter Ø10 mm² verbonden met de aardingsonderbreker.
11. Een aardingsdraad met doormeter Ø16 mm² verbindt de aardingsonderbreker met de aardelektrode.
(* 1) Problemen !
Wat als er geen aardelektrode beschikbaar is bij de cameramast ?
De cameramast, verankerd in de bodem, 1 tot 1,5 m diep kan als alternatieve aardelektrode dienen.
De aardingsweerstand van de cameramast in de grond is ronduit slecht (> 100 ohm),
dus een koperen pen >2m geniet de voorkeur …
RTFM : Gebruik de cameramast niet als alternatieve aardelektrode !
Als de cameramast ook een verlichtingsarmatuur heeft komt er met de 230 VAC voeding een aardgeleider tot in de mast.
De voedingskabal voor het lichtarmatuur vertrekt vanuit het hoofgebouw.
De geelgroene aardingsdraad is er aangesloten aan de aardelektrode aldaar.
Het valt te overwegen om de PoE Surge aarding met de aardingsdraad van de verlichting te verbinden.
Echter de afstand tot de aardelektrode loopt daarbij hoog op.
Ook hier geniet een lokale, in de grond gedreven aardingspen, de voorkeur.
RTFM : Gebruik geen aardelektro die ver verwijderd is !
