LoRaWan is een netwerkprotocol dat is ontworpen om toestellen op batterijvoeding, draadloos te verbinden met het internet.

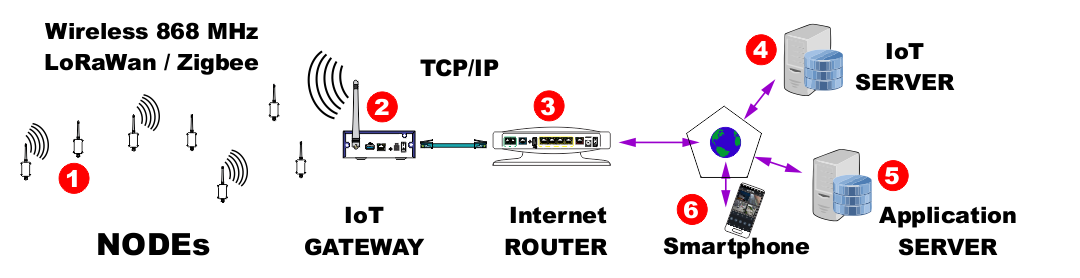

LoRaWan Architectuur

De LoRaWan netwerkarchitectuur bestaat uit een draadloze communicatie in een ster-topologie van nodes (1) met gateways (2).
De gateway zet de radiofrequente datapakketten om naar IP-pakketten en communiceert die met een centrale IoT netwerkserver (4)

De draadloze communicatie, tussen nodes en gateway, is beschermd door een dubbele AES encryptie.
Sleutels voor netwerkcommunicatie en voor de toepassing worden aangemaakt bij de indienststelling.

Een frame counter verhindert message replay
Een message integrity code verhindert dat er wordt geknoeid met de gegevens.

LoRA Long Range gebruikt de 868 MHz frequentie-band en verstuurd de data verspreid over verschillende frequenties
(frequency hopping spread spectrum).
Het heeft een lage baudrate van 0,3 kbps tot 50 kbps.

*** check trager dan geoefend morscode seingever

De datagolf reikt tot 1000 meter in een open ruimte zonder obstakels.

Klasse A, de standaardklasse voor alle eindapparaten.
De communicatie wordt altijd geïnitieerd door het eindapparaat en ook enkel als er iets valt te communiceren (gebeurtenis). Deze uplink transmissie kan op elk moment verzonden worden.
Een uplink wordt gevolgd door twee korte downlink-vensters.
Het is voor de gateway de gelegenheid om bi-directionele te communiceren met het eindapparaat om bij installatie de encryptiesleutels uit te wisselen.

Klasse B opent op gezette tijden het downlink kanaal.
Dit gaat ten koste van extra stroomverbruik.

Klasse C heeft haar downlink kanaal permanent actief.
De gateway kan op elke moment communiceren met het eindapparaat.
Het stroomverbruik is te hoog om nog op batterijen te functioneren, een aansluiting op een netvoeding is aangewezen.

LoRaWan is een merk van Semtech, fabrikant van de zendercomponent.

De transceivermodule meet 16x16 millimeter.

Toepassingen vinden we in de industrie, en smart cities en smart offices.

Zigbee is een alternatief en richt zich op domotica toepassingen.



Opmerkingen :

De radiogolven hebben in Europa een frequentie tussen 863 en 873 MHz.
Interferreert dat niet met draadloze alarmsystemen ?
