DORI Distance
De DORI-afstand is de benaderende afstand tot het object waardoor het gemakkelijk is om de juiste camera voor uw behoeften te bepalen.
De DORI-afstand wordt berekend op basis van sensorspecificatie en laboratoriumtestresultaat volgens EN 62676-4
Deze norm legt de criteria vast voor respectievelijk detecteren, observeren, herkennen en identificeren.
Datasheet van IP-camera's afficheren DORI.
Voorbeeld resolutie 4K of 12 MP of 4000x3000 pixels, met 5 mm lens (70°)
Detect |
Observe |
Recognize |
Identify |
|
DORI definitie |
25 px/m | 63 px/m | 125 px/m | 250 px/m |
DORI distance |
114 m | 45 m | 23 m | 11 m |
Horizontale Breedte |
160 m | 63 m | 32 m | 16 m |
De richtlijn EN 62676-4
Deze richtlijn vervangt de voorgaande EN-50132-7. Je kan de norm van het jaar 2015 niet online raadplegen.
Je kan deze Europese Richtlijn aankopen via een Belgische webshop shop.nbn.be aan 9999 € of via een Nederlandse webshop nen.nl aan 271,71 €.
DORI Definitie |
Monitor |
Detect |
Observe |
Recognize |
Identify |
Inspect |
in Scherm Procent |
5% | 10 % | 25 % | 50 % | 100 % | 400 % |
in Pixels per Meter |
13 pxl/m | 25 pxl/m | 63 pxl/m | 125 pxl/m | 250 pxl/m | 1000 pxl/m |
Om een persoon te op te merken in het beeld, detecteren, zal de persoon 10 % innemen van de hoogte van het beeld.
Een persoon volgen in de massa, observeren, liefst inzoomen tot de persoon 25% van het beeld vult.
Een persoon herkennen. De persoon wordt herkend door bijvoorbeeld de wijkagent : 50%.
Een onbekende persoon identificeren : 100%.
De gemiddelde lengte van een persoon is 1m80 en vult op het scherm (1,8 m x 125 pxl/m) 225 pixels (Recognize 50%).
Het aantal pixels in het beeldscherm, bedraagt 1080 verticaal.
225 is slechts 20% van 1080. 😏

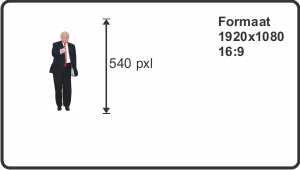

De gemiddelde lengte van een persoon is 1m80 en vult op de beeldsensor de halve hoogte (Recognize 50%).
De beeldsensor is een 2 MP of 1080p en heeft een pixel resolutie van 1920 x 1080.
1080 pixels verticaal. De helft daarvan, 540 pixels om precies te zijn, toont de persoon.
540 pixels op 1,8 m is 300 pxl/m. 😟
De beeldsensor is een 5 MP en heeft een pixel resolutie van 2592 x 1944.
1944 pixels verticaal. Op de helft daarvan, 972 pixels im precies te zijn, werpt de persoon zijn 'beeltenis'.
972 pixels op 1,8 m is 543 pxl/m. 😯
→ Het is onduidelijk hoe de Norm 50% beeldscherm gelijksteld met 125 pixels per meter.
Een vuistregel
Een vuistregel die sinds 1996 wordt toegepastvoor beeldanalyse is de volgende :

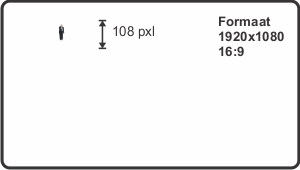

Om een persoon van een dier te kunnen onderscheiden, dient deze persoon 10% in te nemen van de hoogte van het beeld.
Om een bekende persoon te identificeren, dient deze persoon 50% in te nemen van de hoogte van het beeld.

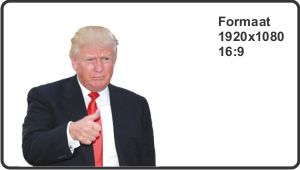

Om een onbekende persoon te identificeren, dient deze persoon met het bovenlichaam (hoofd en schouders) de hoogte van het beeld in te nemen (120%) (*1).
Observe |
Recognize |
Identify |
 |
 |
 |
10 % |
50 % |
120 % |

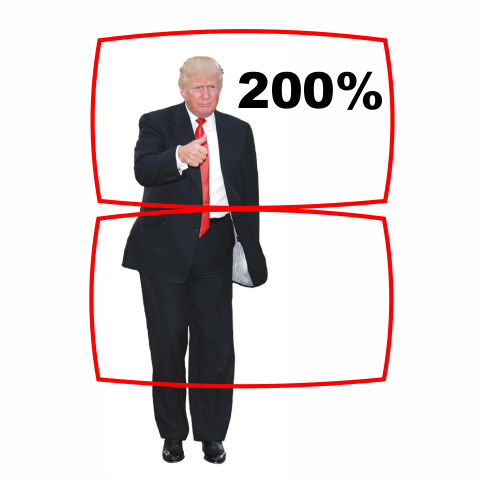

(*1) Wat is 120%,aAls je al meer dan twee schermen nodig hebt.
