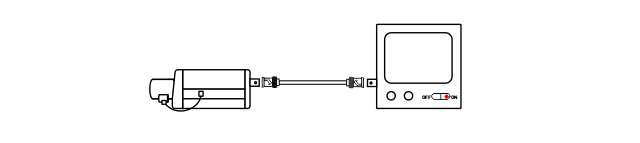

Camera naar Monitor
Het meest eenvoudige CCTV systeem bestaat uit een camera en een monitor.
Een lens wordt op de camera geschroefd.
De camera is verbonden met de monitor door middel van een coaxkabel (Transmissie).
De camera en monitor worden aangesloten op een voeding (230 VAC).
Componenten zijn : Lens, camera, transmissie, monitor, voeding.

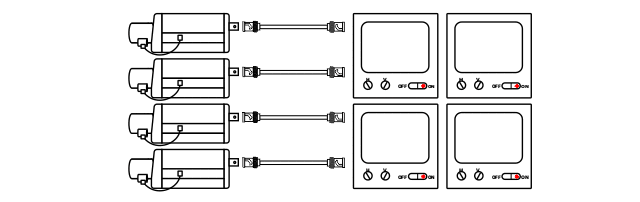

Camera's naar Monitors
Bij uitbreiding van het camerasysteem met meerdere camera's, gebuiken we dezelfde bouwstenen.
4 camera's en 4 monitoren, 4 lenzen, 4 coaxkabels en 8 aansluitingen aan de voeding.

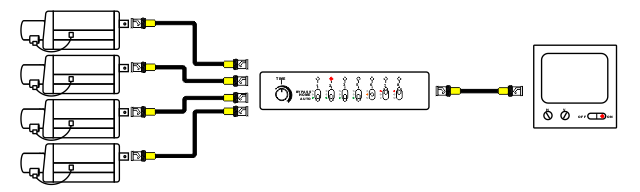

De Switcher
De switcher is een videoschakelaar.
Het laat toe om 4 tot 8 camera's beurtelings door te schakelen naar 1 monitor.
De switcher heeft 8 videoingangen en 8 schakelknoppen.
De monitor schakelt een sequentie van camerabeelden volgens een verlooptijd ingesteld door de timer.

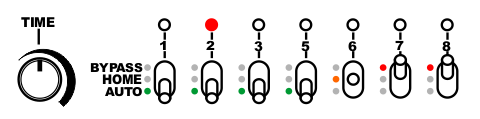

DWELL TIME
Dwell time of verblijfstijd.
Met de draaiknop ingesteld op een dwell time van 6 seconden, toont de monitor 6 seconden lang het beeld van camera 1,
daarna 6 seconden lang het beeld van camera 2, vervolgens 6 seconden camera 3, enzoverder.
Nadeel : met 8 camera's in een sequentie met een dwell time van 6 seconden,
duurt het tot (7x6) 42 seconden alvorens het beeld van camera 8 verschijnt
AUTO
De knop in positie AUTO neemt de camera input op in de schakelsequentie van de monitor.
BYPASS
De positie BYPASS haalt de betreffende camera ingang uit de schakelsequentie.
Camera 7 en 8 worden niet getoond op het scherm.
Handig als het systeem minder dan 8 camera's telt.
HOME
De positie HOME zet de monitor uitgang van de switcher vast op de geselecteerde camera.
Het overstuurd de camerabeelden in auto sequentie.
Switchers uitgevoerd met 2 monitor uitgangen tonen de auto sequentie op monitor A en de home selectie permanent op monitor B.
ALARM
Switchers uitgerust met alarmingangen, kunnen de auto sequentie onderbreken met het camerabeeld dat hoort bij de alarmingang.
Het beeld in alarm blijft de auto sequentie onderbreken voor de duur van het gesloten alarmcontact.
De duur van het alarm kan verlengd worden volgens een alarm dwell time.
De operator bedient de switcher op zijn werkplek waar ook de monitor staat opgesteld.
Op die werkplek komen alle coaxkabels en voedingskabels toe. De installatie wordt als snel een rommeltje.
Alarm contact sturing is de eerste vorm van afstandsbediening.
Met een paneel met 8 drukknoppen kan een operator vanop zijn bureau de camera's naar wens selecteren.

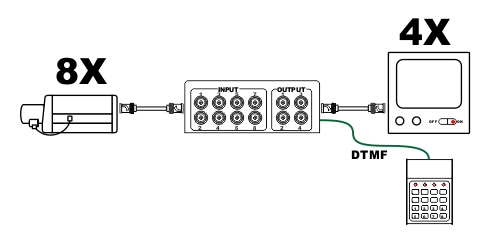

De Remote Switcher
De remote switcher is een videoschakelaar die op afstand kan worden bediend.
We plaatsen de remote swicher in een technische ruimte. Slechts één coax voor de monitor en een datakabel vertrekken naar de observatiepost.
De operator heeft nu nog enkel een monitor met het bedieningsclavier of keyboard.

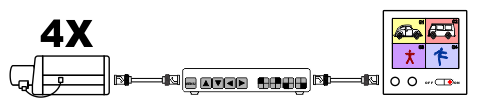

De Quad
Een quadbeeldsplitter of kwadrantschakelaar toont 4 camerabeelden gelijktijdig op een scherm.
De bedieningsknoppen op het frontpaneel laten toe om een camera in volbeeld (full screen) te tonen.
Cameratitels
De beeldprocessor heeft een OSD of on screen display.
Bij indrukken van MENU wordt een menutekst op het scherm getoond.
Door middel van navigatietoetsen is het mogelijk cameratitels te programmeren.
Real-Time
De quad beeldprocessor toont de 4 camera's gelijktijdig in real-time (echttijd).
Er treed geen tijdvertraging (delay of latency) op tussen de werkelijkheid en het geprojecteerde kwadrantbeeld.

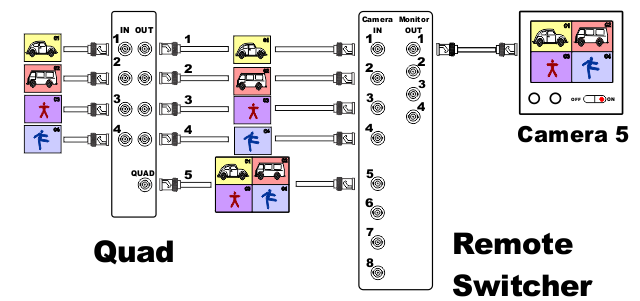

Loop-through
De quadunit heeft voor elke BNC ingang ook een BNC uitgang.
Zo kan men een quad combineren met andere schakelapperatuur zoals de switcher.
Camera 1 tot en met 4 worden eerst aangesloten op de quad.
Met respect voor de lijnimpedantie, wordt het videosignaal doorgelust naar een switcher.
De operator kan kiezen tussen camera 1 tot en met camera 4 in volbeeld (full screen),
of kiest voor videoingang nr 5 die een kwadrantweergave is.

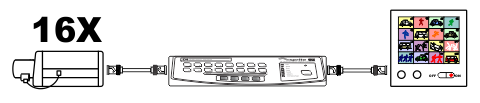

De Multiplexer
De multiplexer gebruikt dezelde techniek als de quad maar met 9 tot 16 videoingangen.
De multiplexer is verkrijgbaar in desktop of met een keyboard.
Het geeft de operator een multiscreen met 3x3 (9-way) of 4x4 (16-way) camera's.
De multiplexer werd ontwikkeld om het simultaan opnemen van videobeelden mogelijk te maken.
Hierover lees je meer in het hoofdstuk 7 Analogue Video Recording.
De Videomatrix
De hier voorgaande camerasystemen schakelen meerdere camera's op een enkele monitor.
Switcher en multiplexer kunnen 8 tot 16 camera's schakelen.
De videomatrix laat toe om meerdere camera's op meerdere monitoren te schakelen.
Een matrix 16x4 schakelt 16 camera's op 4 monitoren.

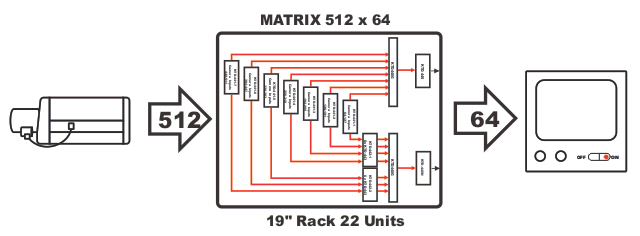

Casino's en gevangenissen hebben een enorm groot aantal camera's en gebruiken videomatrixen die 512 camera's schakelen naar 64 monitoren.

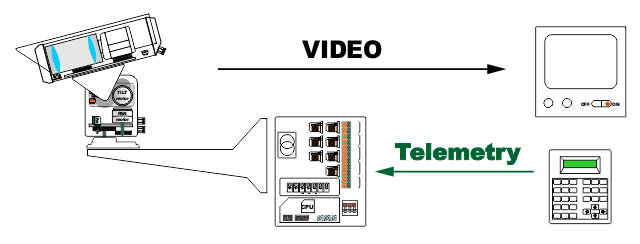

Telemetrie
Telemetrie is de verzamelnaam voor de afstandbediening (remote control) van camera's.
Hierover lees je meer in het hoofdstuk 10 Remote Postioning Devices.
De Timelapse recorder
De time-lapse recorer is een omgebouwde VHS cassetterecorder die aangepast is aan de noden van de CCTV.
Op een VHS cassette van 3 uur nemen we tot 1 maand beelden op in time-lapse.
Hierover lees je meer in het hoofdstuk 7 Analogue Video Recording.
Verlichting
Schijnwerpers en lampen verlichten de scene vanaf het invallen van de nacht (schemering) tot het ochtengloren.
Camera's zijn lichtgevoelig aan infrarood licht.
Hierover lees je meer in het hoofdstuk 13 Light and Illumination.
