Een enkele camera opnemen
De time-lapse recorder neemt beelden op in een tijdsinterval.

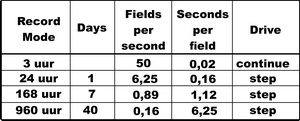

In 24H Mode registreert de recorder een beeld elke 6,25 seconde.
Een sequentie opnemen

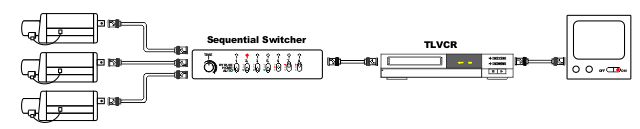

De switcher is de meest eenvoudige manier om beelden van meerdere camera's op te nemen.
De recorder records de switcher output.
Die output geeft camera 1 weer gedurende bijvoorbeeld 6 seconden en schakelt daarna om naar camera 2 voor 6 seconden.
Na 42 seconden, is het de beurt aan camera 8.
De tijd tussen nieuwe beelden van een bepaalde camera loopt op.
42 seconden lang is er geen beeld van camera 8.
Bovendien verloopt de omschakeling elke 6 seconden rommelig.
Sync switching
De camera's gebruiken de 50 Hz netfrequentie om de synchronisatiepulsen in het composiet videosignaal te genereren.
Een serie sync pulsen markeren de frame start, het begin van het beeld voor de CRT beeldbuis.
De camera's genereren, ieder voor zich, hun eigen serie synchronisatiepulsen, en niet noodzakelijk op hetzelfde moment.
Worden twee camera's op een verschillend tijdstip opgestart (0,04 seconden later ...), dan valt er een tijdsverschil te verwachten tussen de het aanvangsbeeld.
Een switcher die omschakeld van camera 1 naar camera 2 houdt geen rekening met de beeldsynchronisatie.
Het is dus mogelijk dat een monitor het beeld van camera 1 schrijft en de elektronenstraal wordt afgebroken wordt door de frame start van camera 2.

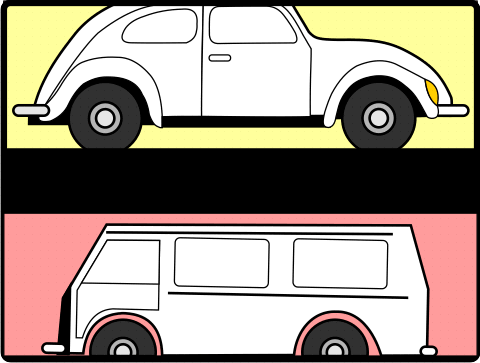

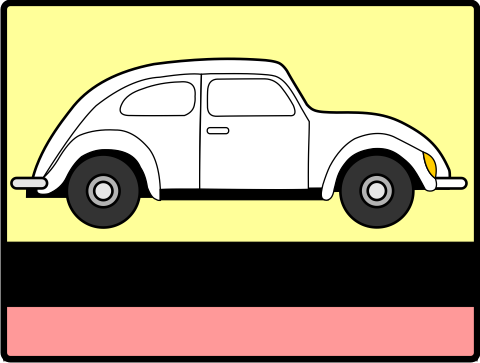

Het effect is zichtbaar door een zwarte balk die bij de overgang van camera 1 naar camera 2 in het beeld verschijnt.
Bij het opnemen van een camerasequentie, registreren we deze zwarte balk bij elke beeld-omschakeling.
Een camerasequentie met een dwell time van 4 seconden neemt relatief veel zwarte balken op

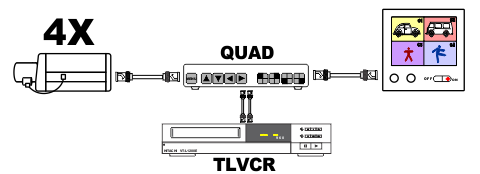

Een quadbeeld opnemen
Het opnemen van een quadbeeld verhelpt het probleem van het de niet gesynchroniseerde beeldomschakeling.
Per camera wordt het opgenomen beeld verkleind tot een kwart.
Digital Zoom
Geavanceerde quads kunnen het kwartbeeld digitaal vergroten tot een volbeeld.
Hierbij verliest het beeld aan resolutie : elke beeldpixel wordt verviervoudigd.

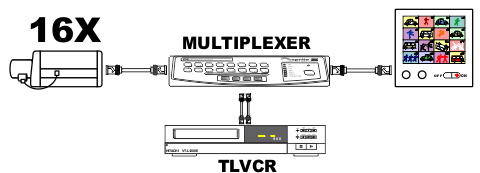

De video multiplexer
De multiplexer is een tijdgebaseerde videoswitcher.
Lees hierover meer in 03. De Videomultiplexer
