Bandbreedte in analoge video systemen.

Vergelijkbaar met de horizontale beeldresolutie, beschrijft bandbreedte de mogelijkheid van de camera om gedetailleerde beelden weer te geven.

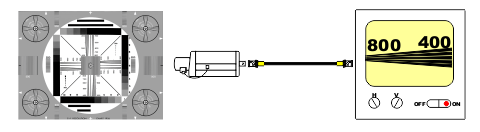

De horizontale resolutie, uitgedrukt in TV-lijnen, geeft het maximaal oplossend vermogen weer gebaseerd op de visuele perceptie van het menselijk oog.

(hoeveel lijntjes kan men ontwaren in het testbeeld)

Resolution TVLines ChartCameraMonitor



Daartegenover beschrijft bandbreedte hoeveel energie er kan worden verwerkt en behouden binnen een bepaald video-frequentiebereik.
Daardoor wordt de term bandbreedte gebruikt om de hoeveelheid beeld-detail uit te drukken dat een toestel kan verwerken.

Een grotere bandbreedte vertaald zich in een beeld met scherpere overgangen en meer detail.

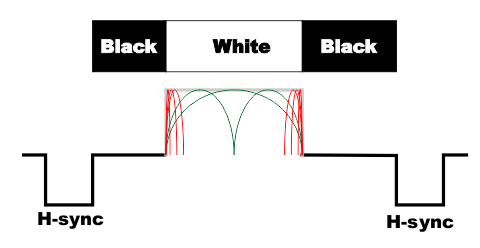

Een vereenvoudigd videosignaal met slechts een zwart-naar-wit en wit-naar-zwart overgang illustreert de combinatie van sinusgolven met verschillende frequenties.

Resolution Bandwith

Merk op dat de blokvormige zone, het signaal in het midden, is gevormd door graduele variabele sinusgolf met lage frequentie (weergegeven in groen),
terwijl de zwart-wit of wit-zwart overgangen gecreëerd worden met extreem scherpe sinusgolven met een hoge frequentie (weergegeven in rood).



Bandbreedte in digitale video systemen.

De resolutie van een digitale camera (IP-Camera) wordt doorgaans omschreven door het aantal beeldpunten of pixels waaruit het beeld is samengesteld.

Zo heeft bijvoorbeeld een vijf megapixel camera een resolutie van 2592x1944, waarbij het eerste getal 2592 het aantal horizontale beeldpunten weergeeft en het tweede getal het aantal verticale beeldpunten aanduidt.

Bandbreedte in digitale camera slaat niet op de hoge frequenties bij beeldovergangen in analoge systemen.

De bandbreedte van een digitale camera wordt bepaald door de sampling rate of bemonsteringsfrequentie; het aantal bemonsteringen per seconde.
Gebaseerd op de Nyquist is de bandbreedte gelijk aan de helft van de bemonsteringsfrequentie.
Een sampling rate van 13,5 MHz geeft een bandbreedte van 6,75 Mhz.



Bandbreedte in IP Netwerken.

In IT systemen zoals IP netwerken, beschrijft de bandbreedte de snelheid dat binaire data (nullen en enen) kunnen worden getransfereerd en verwerkt.
Hoe groter de bandbreedte hoe meer en sneller informatie (digitale data) kan worden verwerkt.

De bit rate of transfer rate beschrijft de hoeveelheid data dat een IP-camera of een IP-recorder kan verwerken.

Bit rate is het aantal bits per seconde.
Zo staat een bit rate van 25 Mb/s (Mbps) voor 25 megabits die verwerkt worden per seconde.
