Fiber gereedschap

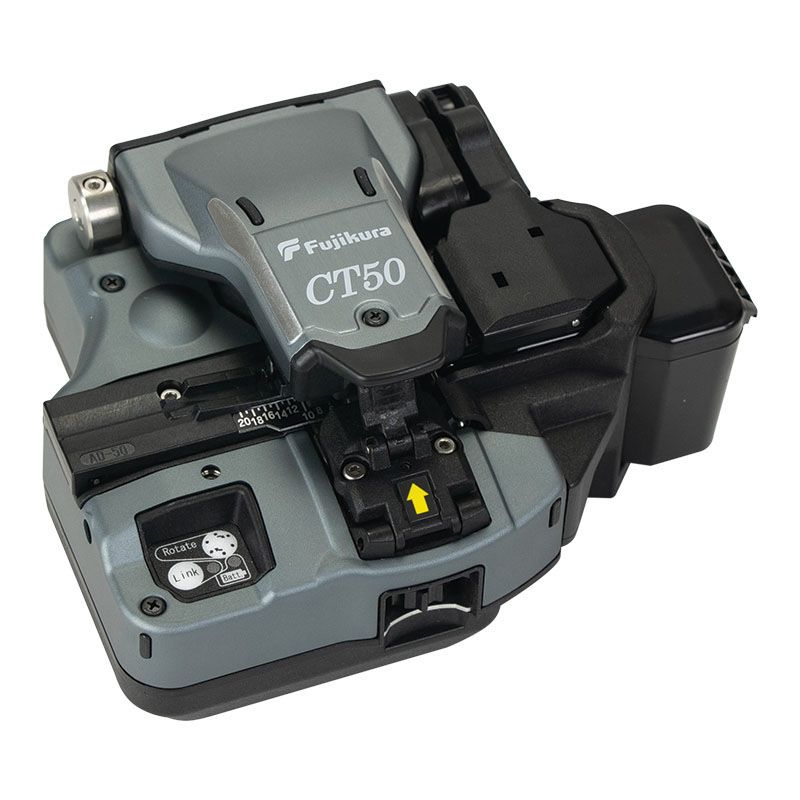

Cleaver

Fig 15.8

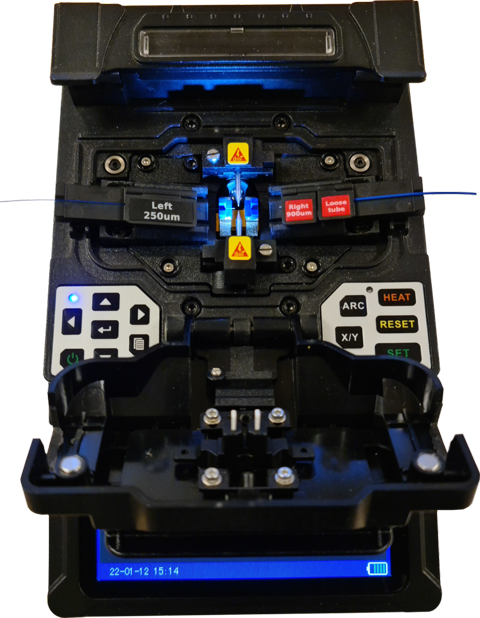

Fusion splicer

Fig 15.9.1

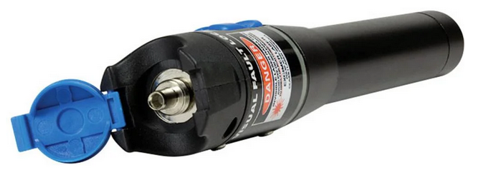

Laserpen - Doorgangtester

Een laserpen met zichtbaar licht wordt gebruikt om de continuïteit van een glasvezelverbinding te testen.

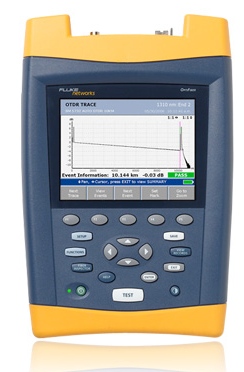

Reflectometer

De OTDR Optical Time Domain Reflector

Een reflectometer bepaalt aan de hand van het weerkaatste licht, de precieze plaats van een glasvezelbreuk.

Een deel van het door de kabel doorgelaten licht zal verstrooien en een deel zal worden gereflecteerd en teruggestuurd naar de OTDR. Deze geretourneerde verstrooiing en reflecties worden gemeten om nuttige informatie over de kabel te verzamelen, zoals verlies en afstanden tot connectoren of fouten. Dit wordt gemeten door de tijd vast te leggen die nodig is voor signalen om terug te keren naar de OTDR.
