Barrel distortion

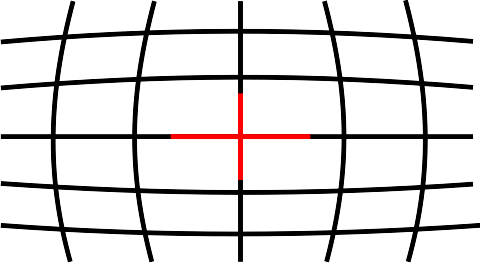

Barrel distortion is de term die de vervorming van het beeld door de cameralens omschrijft.

De vervorming lijkt sterk op de lijnen van de houten naden van een wijnvat (barrel).

barrel distortion Barrel wijn




Aspherical distortion.

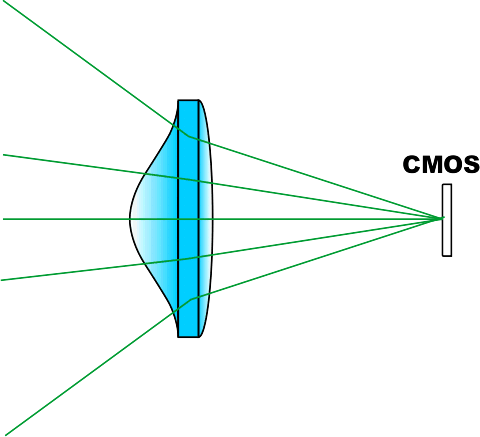

De tonvervorming is sterk zichtbaar bij aspherische lenzen met een kleine brandpuntsafstand (of een grote openingshoek), bijvoorbeeld 2.7 mm.

Verder weg van het centrum van de lens, wijzigt de invalshoek niet meer lineair maar exponentieel.

Aspherical Distortion



Camera Distortion

De varifocale lens 2.7 - 13 mm die gebruikt wordt in de megapixel buiscamera’s, heeft een kwalijke reputatie.

Zelden wordt de camera ingesteld op breedhoek (wide angle, positie 2.7 mm).

Daarenboven rekt het beeldformaat 16:9 de afbuiging nog eens breed uit over het beeld.



lens distortion none lens distortion

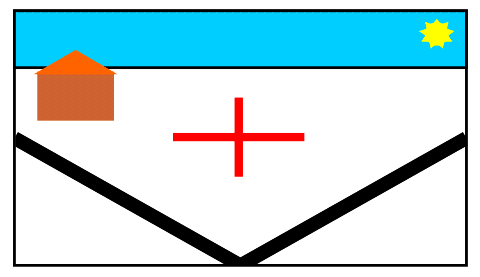

Twee muren, een tuinhuis, de horizon, blauwe lucht en een zonnetje.

De Aarde is vlak.

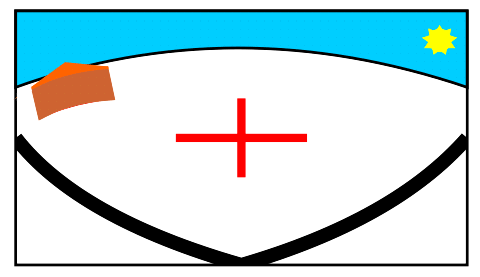

De twee muren buigen om. Het tuinhuis krult.

De Aarde is rond 😀



Tip

Vermijdt de wide angle positie. Gebruik steeds varifocale lenzen en zoom in voorbij 2.7 mm.

Draai de camera weg van de muur. Vermijdt camerabeelden die langs een muur meekijken en andere verticale ijkpunten in de zijranden van het beeld.

Draai de camera naar beneden en breng de horizon (de lucht en daken) niet in beeld.



TV Distortion

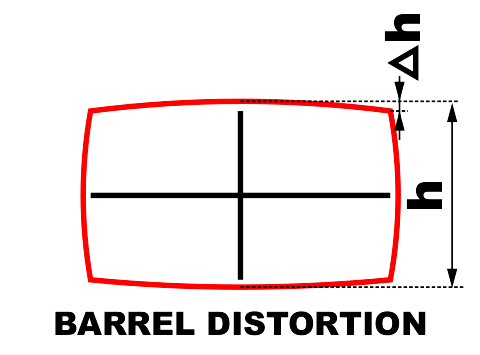

Barrel distortion is ook de term die gebruikt werd om de vervorming in beeldbuis (CRT Cathode Ray Tube) te omschrijven.

Die vervorming kon wel worden geminimaliseerd door het afregelen van de kathodestraal.

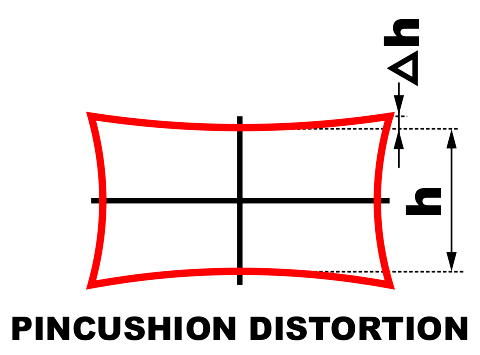

Pincushion distortion, de vervorming die sterk lijkt op de contouren van een zacht hoofkussen, was de andere uiterst doorgedraaide afregeling.

Barrel Distortion 2 Pincushion Distortion
